OTRAS YERBAS/ / Como colocar una parrilla

Pasos para colocar una parrilla - herraje ParriSur



parrillas y campanasManual Breve de Colocación de Herrajes ParriSur Ar.

Llegó el momento de poner manos a la obra.  Antes de comenzar, repasaremos cuáles son las herramientas básicas necesarias para llevar adelante la instalación:
1) Taladro con mecha de 8mm para pared.
2) Llave   para ajustar tuercas.
3) Destornillador tipo Phillips.



No más que esto se necesita para colocar exitosamente la parrilla.

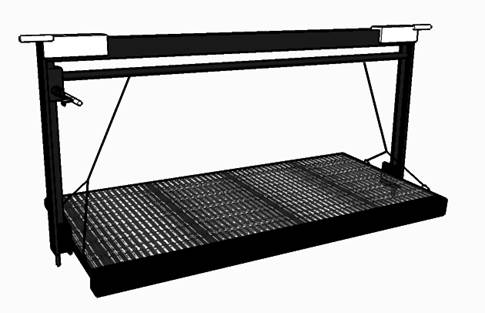

Ahora, reveamos el Kit Autoinstable:

  1. Marco de parrilla, módulos y grasera desmontable.
  2. Arco o Manija con mecanismo de elevación incorporado
  3. Manivela desmontable
  4. Juego de cadenas (2 pares).









Primero, y para tener noción de lo que sería el cuerpo del herraje completo, recomendamos armarlo sobre el suelo. De esta forma nos podremos familiarizar con las piezas y la función que cumplen las mismas.





parrillas y campanasPASO  1:

Lo primero que presentaremos sobre la estructura será el marco de la parrilla. No es necesario hacerlo con los módulos ya que esto solo nos dará una idea de cómo ubicar el sistema de elevación.
Al presentarlo, lo haremos teniendo en cuenta que esa será su ubicación final. Por lo tanto, consideremos dejar 3 o 4 centímetros de luz desde el fondo de la parrilla.
Una vez hecho esto, marcamos con un lápiz un punto en el centro de las contra-guías.
Listo, pasemos al siguiente paso.



parrillas y campanasPASO 2:

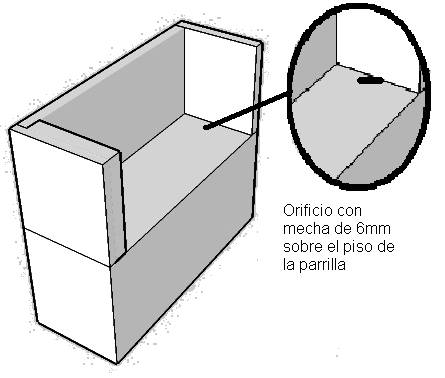

Retirando el marco  que usamos para definir los dos primeros puntos, procederemos a hacer con el taladro y la mecha de 8mm dos orificios de unos 6 o 7 cm de profundidad sobre la estructura. Los mismos se deben hacer sobre los puntos marcados anteriormente.





parrillas y campanasPASO 3:

Ahora si, encajar los dos pernos inferiores de la manija en los orificios. Encajar si fuese necesario ayudado con suaves golpes de martillo.







parrillas y campanasPASO 4

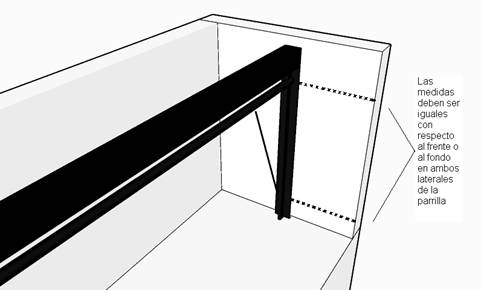

Ahora lo que debemos hacer, es poner a plomo las gúas. Entonces tomamos la medida desde la guía (la pata de la parrilla) hasta el fondo de la estructura, y trasladamos la misma medida al segmento superior. Con esto podremos marcar con un lápiz el orificio para las piezas superiores de la manija. Esto lo haremos presentando las grampas para verificar la posición de los pernos sobre la pared.
Hecho esto trabajaremos con el taladro para perforar la pared en el lugar de los pernos.







parrillas y campanasPASO 5:



Encajar las grampas que vienen con el kit en los orificios. Alinear los ojales y fijar utilizando los bulones  con tuerca.





parrillas y campanasPASO 6:

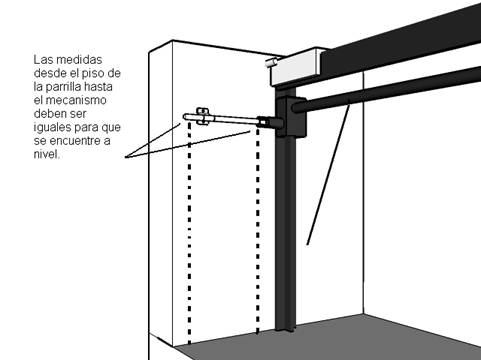

Poner a nivel el accionamiento de la manivela. Marcar y hacer los orificios con el taladro y la mecha de 8mm. Fijar mediante tornillos y tarugos.





parrillas y campanasPASO 7:

Armar el herraje, colocando primero el marco, luego la grasera y por último los módulos de parrilla. Colocar y ajustar cadenas y enganches.



En esta sección paso a explicarte cómo se coloca uno de los herrajes de mi confección. La idea de estos es no dañar la estructura de material, por lo que se colocan usando el método de "traba geométrica" Además, las herramientas necesarias son mínimas y no hacen falta conocimientos especializados para poder llevar a cabo la tarea. Asi que sin mas... MANOS A LA OBRA!!. Como colocar una parrilla. En una estructura de material, puedes colocar el herraje de la parrilla.
